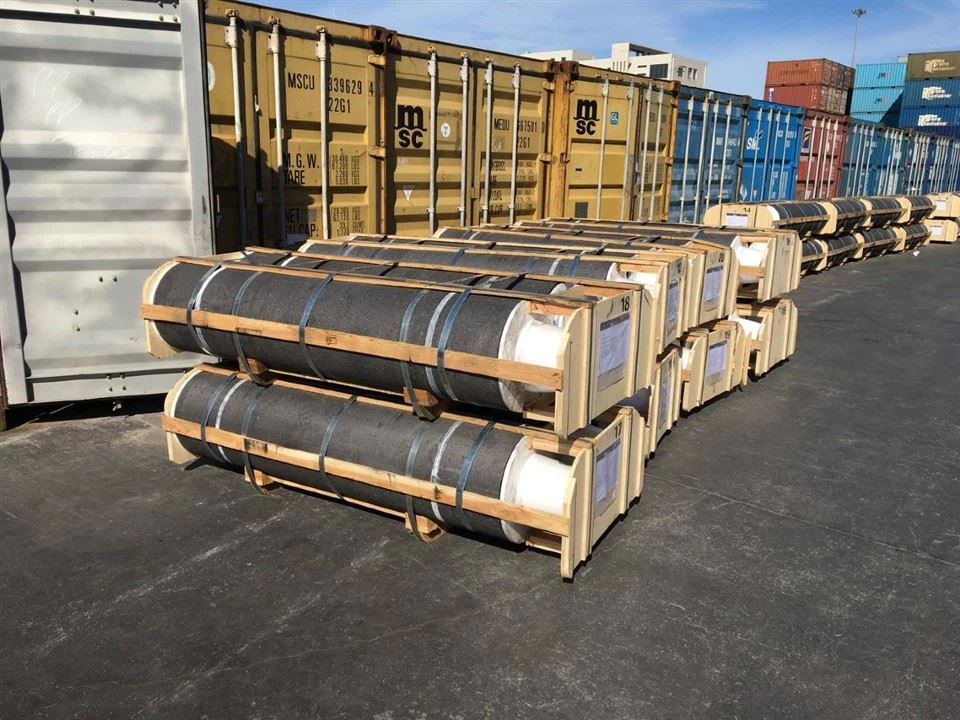

EAFグラファイト電極



国際的に標準化された直径（E . g .、UHP、HP、RPグレード）は通常、次のように範囲です。

小さな電極：75mm〜300mm（ラボスケールまたは小さなEAF用）

中程度の電極：350mm〜500mm（主流のスチール製造で最も一般的）

大きな電極：550mm〜800mm（超高力または大規模なEAFの場合）





要素	直径選択への影響
炉容量	大きな炉（e {. g .、100トン以上）には、より高い電流を処理するために大きな直径（600mm以上）が必要です.
現在の強度	10kaの増加ごとに、電極の直径は〜50mm増加するはずです（過熱しないように）.
プロセス要件	高酸素注入プロセスは、酸化に抵抗するために大きな直径を必要とします.
関節強度	500mm以上の直径は、破損を防ぐために特別なスレッド（e . g .、nptジョイント）が必要です{.}





（1）小さな電極（75-300 mm）

アプリケーション:

ラボスケール炉（1トン以下）

特殊合金精製（e . g .、ti、v微調整）

利点:

プロセスの変更に高い柔軟性

初期投資の削減

ケーススタディ:
研究所では、高純度のニッケル合金の製錬に200mm電極を使用し、電流密度を25a/cm²を下回っています.

（2）中程度の電極（350-500 mm）

アプリケーション:

主流30〜 150-トンEAF（世界生産の65％以上）

鉄筋、ワイヤーロッド、および一般的なスチールメーキング

動作パラメーター:

典型的な電流：40〜80ka

消費率：1.8〜2.5kg/トン鋼

ケーススタディ:
450mmのUHP電極を使用するミルは、電力消費量を380kWh/トンに減らし、電極コストで12％を節約しました.

（3）大きな電極（550-800 mm）

アプリケーション:

200+トンメガファーネース（e . g .、自動車鋼鉄鋼）

DCアーク炉（単一の大径電極）





超高電力変圧器（120MVA以上）が必要です

電極カラムシステムには、防止防止設計が必要です

ケーススタディ:
700mm電極を使用したフォーチュン500プラントは、タップからタップまでの時間を45分に減らし、年間出力を18％.増加させます





直径の増加	現在の容量	曲げ強度	酸化速度	コスト効率
+100 mm	+15 〜20ka	+8~12%	-5~8%	3〜5％低コスト/トン









薄いストリップキャスティングEAF：二重直径の設計（e . g .、400mm上部+ 300ストレス耐性とアーク制御のための.

高性能スクラップ：直径を50mm+増やして、電流変動誘導亀裂を軽減する.

可変周波数電源：安定した広周波操作.の場合、500mm以上の電極に優先順位を付ける





精度のカスタマイズ:
スクラップ構成（E . g .に基づくAI駆動型の動的直径調整、1つの会社が2ドル. 4m/年）を節約しました。

超大型直径:
日本の900mm電極の試験（コア焼結の均一性に対処）.

長さから直径（L/D）最適化:
新しい5：1デザイン（vs .従来の4：1）は、8％.}の利用を改善します





電極径の選択はaです重要なエンジニアリングの決定EAFスチール製造の場合、間のバランスを必要とします。

炉の仕様（容量、トランスパワー）

プロセスのニーズ（スチールグレード、酸素ランスのセットアップ）

コスト効率（すべての+100 mmは電極価格を15％上げますが、コスト/トンを4％削減します）.

デジタルツール（e . g .、SMSグループの電極オプティマイザー）は、特定の直径に関する技術データについては、正確な一致. g .、600mm UHP電子の現在の密度曲線）、.、.、現在の密度湾曲）、詳細な密度測定に推奨されます。
